Product detail

RV 70 180/150

Codice: KA080301

Vedi anche:
RV 70 150/120 - valvola di sovr. PVC codulo [Codice KA080300]
RV 70 200/170 - valvola di sovr. PVC codolo [Codice KA080302]
RV 70 255/225 - valvola di sovr. PVC cod [Codice KA080304]
RV 70 230/200 - valvola di sovr. PVC cod [Codice KA080303]
RV 70 280/250 - valvola di sovr. PVC cod [Codice KA080305]

Descrizione

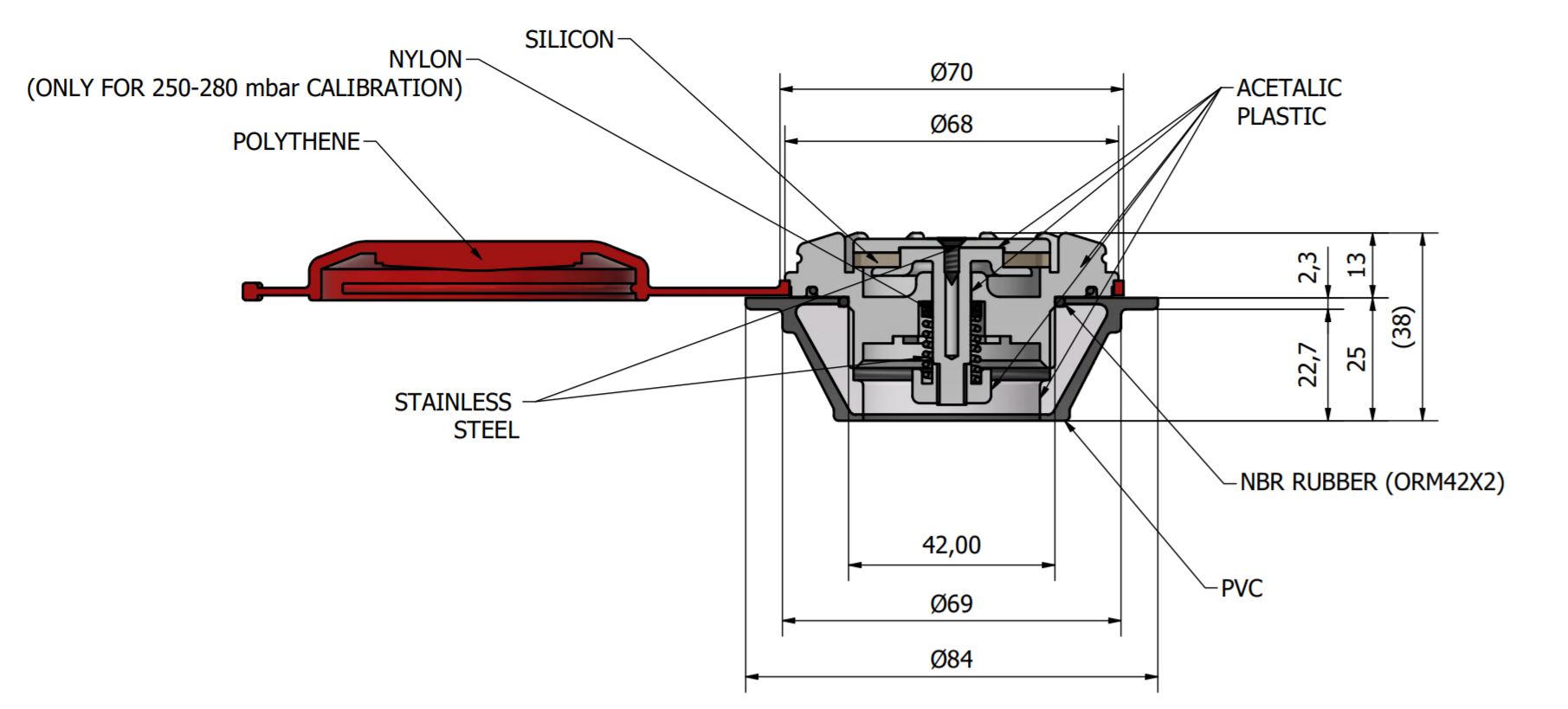

Collaudata al 100% in adempimento alla norma ISO 15738 INSTALLAZIONE 1a. FORO NECESSARIO PER INSTALLAZIONE VALVOLA RV70 = D70 +/- 0,5 mm
1b. FORO NECESSARIO PER INSTALLAZIONE VALVOLA RVG70 = D41 +/- 0,5 mm
2. COPPIA DI SERRAGGIO = 30 Nm
IL GRUPPO VALVOLA DEVE ESSERE SERRATO DI NUOVO DOPO ALMENO 12 ORE
3. RESPONSABILITÀ DEGLI UTENTI DI GARANTIRE CHE QUALSIASI FLUIDO UTILIZZATO DURANTE IL
L'INSTALLAZIONE O IL FUNZIONAMENTO SONO COMPATIBILI CON QUESTA VALVOLA
4. IMPOSTAZIONE PRESSIONI DISPONIBILE NELLA TABELLA ALLEGATA

Item	Part number	Calibration	Color	Opening			Closing
Item	Part number	Calibration	Color	Pax 1000	mbar	psi	Pax 1000	mbar	psi
70	KA080301	180/150	red	18.0	180	2.6	15.0	150	2.2
	KA080302	200/170	black	20.0	200	2.9	17.0	170	2.5
	KA080303	230/200	grey	23.0	230	3.3	20.0	200	2.9
	KA080304	255/225	green	25.5	255	3.7	22.5	225	3.3
	KA080305	280/250	blue	28.0	280	4.0	25.0	250	3.6

ALLEGATI

Manuale di istruzioni
